Водогрейный газовый котел "IRGAZ"
Котел КВГ-XX-115, выпускаемый под торговой маркой «IRGAZ», производства АО "Уромгаз" предназначен для отопления и
горячего водоснабжения жилых, административных, производственных зданий и сооружений. Котел работает на природном, сжиженном и попутном нефтяном газе, имеет номинальную теплопроизводительность 0,1 МВт, 0,2 МВт либо 0,25 МВт с рабочим давлением воды до 0,6 Мпа и максимальной температурой воды на выходе 115 °С.

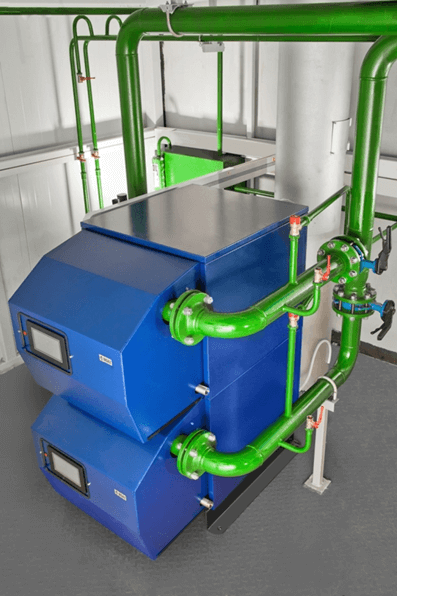

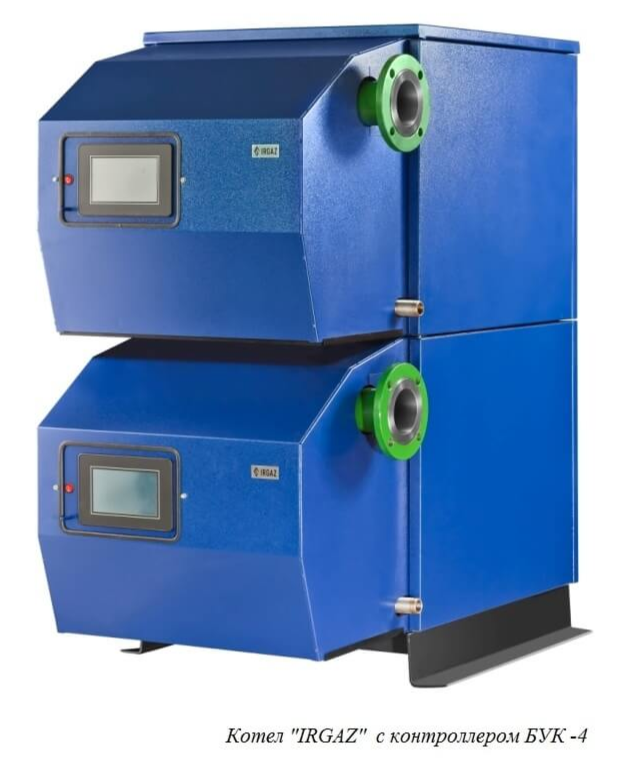

Возможна компоновка котлов в вертикальные модули суммарной мощностью до 0,75 МВт. В модули устанавливаются котлы как одинаковой, так и различной мощности. Это позволяет значительно экономить площадь котельных и оптимизировать рабочее пространство. Габаритные размеры котла позволяют перемещать их в стандартные дверные проемы, обеспечивают простоту доставки в любое помещение.
Энергоэффективность – главное конкурентное преимущество котла «IRGAZ». В отличие от аналогов, представленных на рынке, он позволяет плавно регулировать тепловую мощность в диапазоне 30–100%.
Наддувная горелка предварительного смешивания (премикс) с автоматической системой управления контролирует соотношение газ/воздух в горючей смеси и осуществляет ее эффективное сжигание, обеспечивая КПД 94%. Это значительно снижает эксплуатационные расходы.
Котлы поставляются в полной заводской готовности.
Допустимо применение незамерзающих жидкостей в качестве теплоносителя.
Котел «IRGAZ» выпускается по ТУ 4931-009-82811768-2010.
Котлы успешно эксплуатируются на объектах ПАО «Газпром» и имеют:
Сертификат соответствия Системы добровольной сертификации ГАЗПРОМСЕРТ РОСС RU.3022.04ГО00 № ГО00.RU.1135.Н00255 .

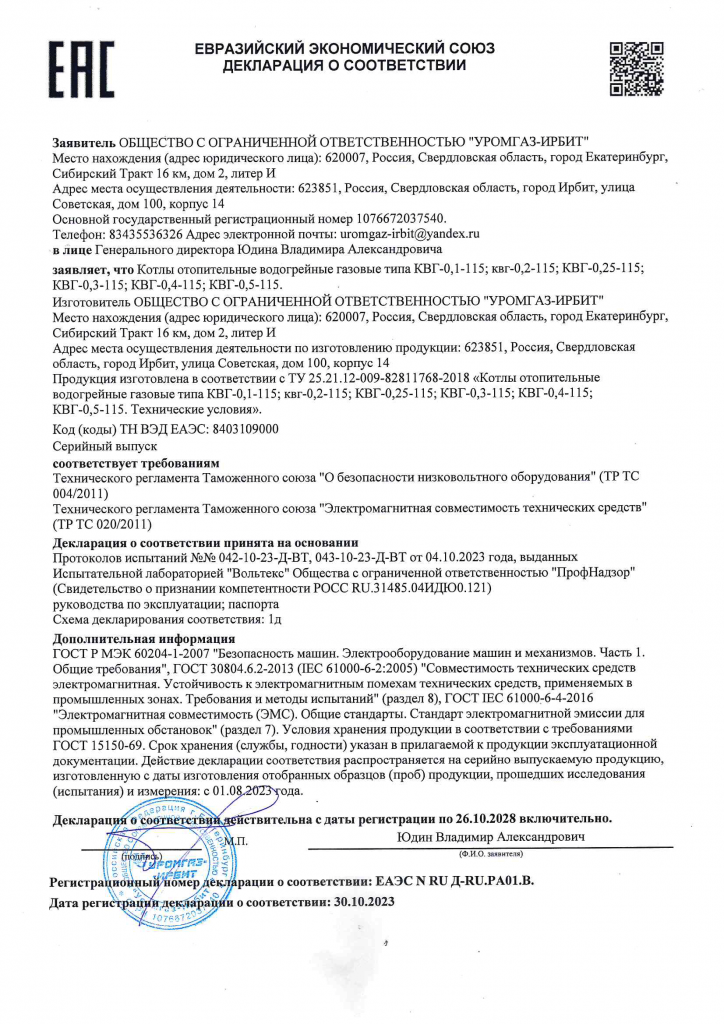

Сертификат соответствия Таможенного союза № ТС RU C-RU.АБ53.В.00001, серия RU № 0169507 на котлы отопительные водогрейные газовые, типы КВГ 0,1-115; КВГ 0,2-115; КВГ 0,25-115.
Котлы КВГ «IRGAZ» (КВГ-0,1-115; КВГ-0,2-115; КВГ-0,25-115) соответствуют требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности».
Устройство котла
Отопительный водогрейный газовый котел «IRGAZ» представляет собой конструкцию, состоящую из цельносварного металлического корпуса, облицованного декоративными панелями, в котором установлены водогрейные модули. Модуль представляет собой конструктив, состоящий из цилиндрического чугунно-медного теплообменника водотрубного типа с встроенным автономным горелочным устройством предварительного смешения газа с воздухом, системой автоматического управления и газовым трактом.
Котельно-измерительные приборы и приборы безопасности
Котел "IRGAZ" укомплектован всеми необходимыми приборами для работы в автономном режиме и в случае отказа общекотельной автоматики. Система осуществляет контроль рабочих условий и автоматически регулирует мощность горелки в соответствии с этими условиями. Система управления контролирует соотношение газ-воздух горючей смеси, поступающей в камеру сгорания котла, обеспечивает эффективное сжигание смеси. Система автоматического управления горелочным устройством котла снабжена контроллером предназначенным для управления работой котла в автоматическом режиме.
Комплектность
В стандартную комплектацию котла Иргаз КВГ-ХХ-115 "IRGAZ" входит следующее оборудование:
С 2018 года АО "Уромгаз" изготавливает водогрейные газовые котлы "IRGAZ" с новым контроллером - БУК 5.
БУК-5 включил в себя весь функционал БУК - 4 и имеет ряд существенных преимуществ:
1. значительно увеличена надежность контроллера котла за счет применения комплектующих промышленного, а не бытового назначения.
2. более стабильный и надежный запуск котла.
3. меню поддерживающее основные языки (английский, русский, китайский , немецкий, итальянский, испанский , турецкий и др.)
4. более расширенный диапазон обнаружения тока ионизации.
5. возможность удаленного управления котла через интерфейс RS-485 (протокол обмена данными Modbus прилагается в руководстве).
6. возможность каскадного подключения котлов и управления группами насосного оборудования, в том числе ГВС.
7. наличие и сохранение журнала ошибок и аварий даже при отключении питания, с целью оперативного анализа и устранения неисправностей
8. наличие счетчика мотто-часов с предупреждением о проведении профилактических работ.
9. наличие встроенного помехоустойчивого высоковольтного трансформатора розжига котла, который не производит помехи на панель дисплея.
Опционально возможна установка сенсорной панели.
Эксплуатация
Для работы котла "IRGAZ" может применяться природный газ, углеводородный сжиженный газ, а также попутный нефтяной газ.
Рекомендуемые параметры качество сетевой и подпиточной воды для котла:
- прозрачность по шрифту, см, не менее – 30;
- карбонатная жесткость при рН не более 8,5 – 700 мкг-экв/кг;
- содержание растворенного кислорода – не более 50 мкг/кг;
- содержание соединений железа (в пересчете на Fе) – не более 500 мкг/кг;
- показатель рН при 25º С - 7,0 – 8,5;
- содержание нефтепродуктов – не более 1,0 мг/кг.
Допускается эксплуатация с незамерзающими жидкостями в теплоносителе.
Основные технические параметры котла:
|
П/п
|
Наименование показателя
|
Ед.изм.
|
КВГ
0,1-115
|
КВГ
0,2-115
|
КВГ
0,25-115
|
|
1
|
Теплопроизводительность; котла:
- номинальная
- минимальная
|
МВт,
(Гкал/ч)
|
0,1(0,0946)
0,05(0,043)
|
0,2(0,172)
0,1(0,086)
|
0,25(0,215)
0,1(0,086)
|
|
2
|
Режимы теплопроизводительности
|
%
|
30-100
|
30-100
|
30-100
|
|
3
|
Коэффициент полезного действия
|
%
|
94
|
94
|
94
|
|
4
|
Температура теплоносителя на входе минимальная
|
°С
|
50
|
50
|
50
|
|
5
|
Температура теплоносителя на выходе максимальная
|
°С
|
110
|
110
|
110
|
|
6
|
Гидравлическое сопротивление при номинальном расходе теплоносителя
|
кПа
|
10,25
|
10,25
|
10,28
|
|
7
|
Рабочее давление теплоносителя (максимальное)
|
МПа
(кгс/см2)
|
0,6 (6)
|
0,6 (6)
|
0,6 (6)
|
|
8
|
Расход теплоносителя при номинальной тепловой
мощности, не менее
|
т/ч
|
6,3
|
10,7
|
10,7
|
|
9
|
Вид топлива
|
Природный, попутный или Сжиженный газ
|
|
10
|
Расход природного газа (ГОСТ5542-87)
- максимальный - минимальный
|
нм3/ч
|
11,35
5,6
|
22,7
11,3
|
28,30
11,3
|
|
11
|
Расход сжиженного газа (ГОСТ20448-90):
- максимальный
- минимальный
|
нм3/ч
|
3,7
1,9
|
7,4
3,8
|
9,25
4,75
|
|
12
|
Коэффициент избытка воздуха, ?
|
|
1,05
|
1,05
|
1,05
|
|
13
|
Давление газа перед горелочным устройством номинальное:
- природного, попутного газа
- сжиженного газа
|
кПа
|
2,0 3.0
|
2,0 3.0
|
2,0 3.0
|
|
14
|
Разрежение за котлом
|
кПа
|
0…0,01
|
0…0,01
|
0,01
|
|
15
|
Аэродинамическое сопротивление котла
|
Па
|
565
|
565
|
565
|
|
16
|
Массовый расход уходящих газов с температурой 140 °С при номинальной/минимальной тепловой мощности
|
м3/ч
|
144(72)
|
288(144)
|
340,3(144)
|
|
17
|
Класс котла (ГОСТ 30735-2001)
|
|
I
|
I
|
I
|
|
18
|
Диаметр условного прохода подводящего и отводящего патрубков воды, D
|
мм
|
50
|
80
|
80
|
|
19
|
Диаметр патрубка уходящих газов
|
мм
|
152
|
152
|
152
|
|
20
|
Объем воды
|
л
|
22
|
25
|
27
|
|
21
|
Размеры топки:
- глубина
-диаметр
|
мм
|
398
253
|
494
253
|
624
253
|
|
22
|
Объем топки
|
м3
|
0,0222
|
0,0279
|
0,0313
|
|
23
|
Электрическое питание – переменный ток напряжение/частота
|
В/Гц
|
220/50
|
220/50
|
220/50
|
|
24
|
Степень защиты
|
|
IP 20
|
IP 20
|
IP 20
|
|
25
|
Потребляемая электрическая мощность
|
кВт
|
0,30
|
0,35
|
0,35
|
|
26
|
Уровень шума, не более
|
Дб
|
51
|
51
|
51
|
|
27
|
Температура уходящих газов при номинальной (минимальной) тепловой мощности, максимальная
- природного, попутного газа
- сжиженного газа
|
°С
|
140 (100)
150/110
|
140 (100)
150/110
|
140 (100)
150/110
|
|
28
|
Срок службы
|
лет
|
15
|
15
|
15
|
|
29
|
Габаритные размеры не более
|
|
1195х740х680
|
1280х750х800
|
1280х750х800
|
|
30
|
Масса котла, не более
|
кг
|
250
|
270
|
280
|
Габаритно-Присоединительные размеры
Котел КВГ 0,1-115
Котел КВГ 0,2-115
Котел КВГ 0,25-115
Модуль, состоящий из котлов разной мощности (КВГ 0,25 + КВГ 0,1)
